Modelos:



• Prendedor hidráulico
• Prendedor pneumático
• Prendedor mecânico

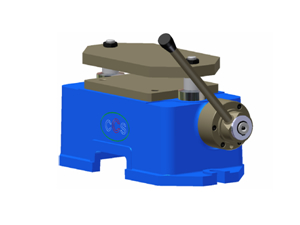

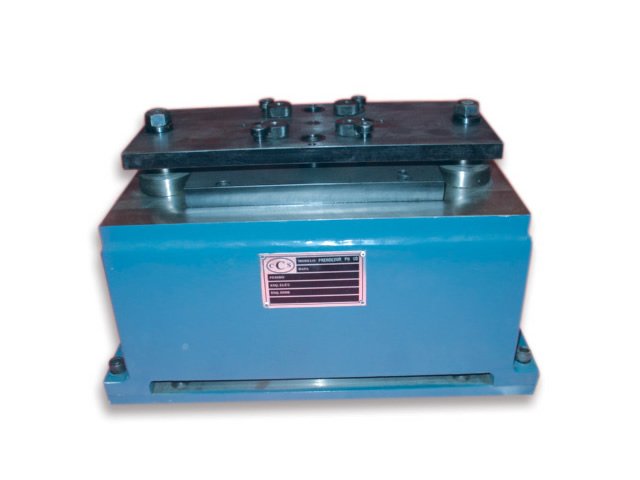

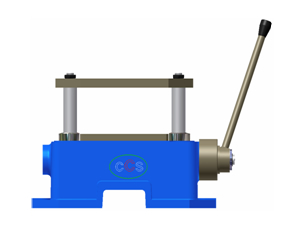

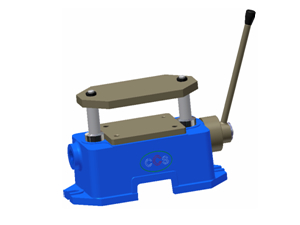

A fixação é rígida e pode ser obtida em qualquer altura ou posição. Peças de diferentes alturas podem ser fixadas sem ajustagem. Consiste de uma base (E) em ferro fundido, equipada com duas colunas tipo cremalheira, movimentadas por um eixo (D) tipo pinhão.



Este eixo é provido de um sistema de freio (B) por excêntrico, o que garante uma fixação perfeita.



Constituído de duas chapas  (M e C) intercambiáveis: a chapa superior (M) pode ser furada de acordo com a necessidade e pode receber buchas-guia, a chapa inferior    ( C ) pode receber pinos para localização das peças.



Os furos de localização destas chapas às colunas e à base apresentam diâmetros diferentes para impedir a montagem invertida das mesmas.



Todos os componentes são super-dimensionados, garantindo perfeito funcionamento sob quaisquer condições. Estes dispositivos apresentam 2 faces (F e G) para apoio, ampliando suas possibilidades de aplicação e utilização. Opcional: Colunas aumentadas conme máximos indicados.
